預制艙六氟化硫泄露檢測儀SF6報警裝置

發布時間：2023-04-06 21:59:11 發布人：dongxindz 瀏覽量：

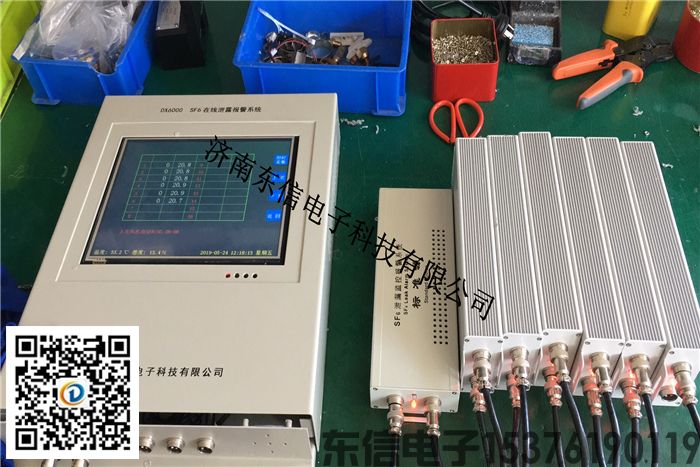

預制艙六氟化硫泄露檢測儀SF6報警裝置

預制艙六氟化硫泄露檢測儀SF6報警裝置,報警器燃氣,可燃氣體探測器,SF6報警裝置,SF6泄漏報警主機,可燃氣體報警器,氣體檢測儀,氣體報警控制器,燃氣報警器

安裝和接線

1、控制器的安裝

a、安裝位置

非防爆安全場所，其安裝位置應選擇在值班室或經常有人員出入的地方。安裝高度選擇方便操作即可，一般距地面1.4米處。

b、安裝方法

用兩個M5的自攻螺絲把掛架緊固在墻壁上，把控制器掛在掛架上。安裝要牢固，不傾斜，安裝尺寸如圖所示。（單位：mm）

控制器的外形結構圖

2、接線示意圖

3、接線標識

標識	說明
RS485接口	RS485總線輸出接口，上傳系統A+、B-。
T+探測器T-	探測器接口（T+、T-），連接時無極性區分。
聯動1	NO1(常開),COM1(公共),NC1(常閉)信號無源輸出。開關量輸出容量3A/250VAC或3A/30 VDC
聯動2	NO2(常開),COM2(公共), NC2(常閉)信號無源輸出。脈沖（瞬間）：拔掉MC(COM2繼電器旁邊)短路子，動作時間為2S。容量3A/250VAC或3A/30 VDC
+備電-	備用電源接口（+ 接電池正極、- 接電池負極），
備電開關	備電電源開關
主電開關	主電電源開關
AC220V市電	主電源輸入，L、N分別接AC220V的火線和零線。

注意：接好線后，仔細檢查各種接線，確保接線正確后，再開啟電源。禁止帶電接線！

六、操作使用說明

控制器通電，打開主、備電開關（有備電電源時），預熱（3-5）分鐘后，系統進入正常監控狀態畫面（圖6-1）。

圖6-1

6.1、液晶顯示內容介紹：

標識	說明
1、公司商標	公司LOGO標志
2、首警地址	第一個發生報警的地址
3、報警總數	發生濃度報警的探測器總數，“復位”后可清除。
4、主機地址	上傳圖型裝置或DCS系統的主機地址號
5、報警狀態	當探測器發生濃度報警時的狀態，“低報”、“高報”
6、單位	可燃顯示%LEL、毒性顯示ppm、氧氣等顯示%VOL
7、濃度值	當前探測器的實時濃度值或狀態 正常通訊：顯示≥000的數值通訊故障：E0/ E1 / E2 E0 當前探測器未連接好 E1 當前地址探測器傳感器故障 E2 當前地址探測器通訊故障
8、數值	特殊裝下會顯示
9、故障總數	發生故障報警的探測器總數，“復位”后可清除。
10、故障地址	發生故障時，故障地址循環滾動顯示，“復位”后可清除。
11、報警地址	發生濃度報警的地址。多路濃度報警時，報警地址循環滾動顯示,“復位”后可清除。
12、巡檢地址	巡視當前探測器地址

提示：預熱完畢，如初次調試，應手動搜索（自搜）一遍節點。

6.2、操作步驟：

輸入密碼方式：巡檢顯示界面下按“功能”鍵通過“▲”或“▼”調整數值，通過“”或“”移位。 90s的操作時間，90s后自動退出（數據不存儲）。

按下“取消”鍵，自動退出（數據不存儲）

序號	操作	密碼	方法
1	“消音”	無	直接按下“消音”鍵，系統消音
2	“復位”	“1-1-1-1”	按下“功能”鍵》》輸入密碼 - - - - 》》再次按下“復位”鍵。釋放聯動接點、解除報警指示。
3	“自動搜索”	“0-0-0-0”	按“功能”鍵》》輸入密碼 - - - - 》》再次按下“確認”鍵，系統自動搜索探測器
4	“報警點”設置	“2-2-2-2”	修改報警點：按“功能”鍵》》輸入密碼 - - - - 》》 “”、“”鍵選“巡檢地址”，“▲”、“▼”設置當前地址的低報值 … …“低報”字樣顯示再次按下“功能”鍵，“高報”字樣顯示按“▲”、“▼”設置當前地址的高報值 … … 按“確定”鍵，顯示“good”，數據修改成功
5	時間調整設置 “秒”、“分”、“時” 、“日”、“月”、“年”	“0-0-1-0”	時間調整（秒、分、時、日、月、年）：按“功能”鍵》》輸入密碼 - - - - 再次按下“確定”鍵，“秒”閃爍》》 “▲”、“▼”調整數值》》依次按下按“”、“”鍵，“分”、“時”、“日”、“月”、“年”閃爍，“▲”、“▼”調整數值 … … 設置完畢后，按下“確定”鍵，顯示“good”存儲退出。不存儲，按“取消”鍵退出！
6	“聯動1”	“3-3-3-3”	聯動1：按“功能”鍵》》輸入密碼 - - - - 按下“確定” 顯示“-ON-”，輸出COM1、NO（常開）吸合；按“▼” 顯示“-OF-”，再按下“確定”輸出COM1、NO（常開）斷開；此界面可循環交替進行手動控制輸出。
7	“聯動2”	“4-4-4-4”	聯動2：按“功能”鍵》》輸入密碼 - - - - 按下“確定” 顯示“-ON-”，輸出COM2、NO（常開）吸合；按“▼”顯示“-OF-”，再按下“確定”輸出COM2、NO（常開）斷開；此界面可循環交替進行手動控制輸出。注：需瞬間或脈沖輸出，請拔掉COM2端右邊的MC短路子
8	“自檢”	“0-0-1-1”	按下“功能”鍵》》輸入密碼 - - - - 》》按“確定”鍵，再次按“自檢” 鍵控制器自檢。
9	“修改探測器地址”	“0-0-6-5”	按“功能”鍵》》輸入密碼 - - - - 》》按下“確定”鍵，左邊顯示“原地址”，右邊顯示“新地址”》》按 “▲”、“▼”鍵調整“新地址 ”“”、“”調整“原地址”，》》按“確定”鍵，顯示“good”，地址修改成功操作完畢后按“取消”鍵退出！
10	“查詢” （報警記錄）	“6-6-6-6”	查詢（報警記錄）：按“功能”鍵》》輸入密碼 - - - - 》》按下“確定”鍵，顯示“報警地址”、“報警記錄” 》》 “▲”、“▼”鍵可翻閱查看報警記錄；按下“取消”退出操作！
11	“探測器啟用”設置	“0-0-5-5”	按“功能”鍵》》輸入密碼 - - - - 》》按下“確定”鍵，進入設置“巡檢地址” 》》“”、“”鍵設定“巡檢地址”； “▲”、“▼”鍵選擇開啟(-ON-)或關閉(-OF-) 按“確定” 鍵，顯示“good”，數據成功保存！按“取消”鍵，數據不保存退出操作！
12	“探測器校零”	“0-0-6-2”	按“功能” 鍵，》》輸入密碼 - - - - 》》按下“確定”鍵，顯示當前“巡檢地址”的零點濃度值, 》》 “▼”、“▲”切換巡檢地址；按下“確定” 鍵為校準當前“巡檢地址”零點值。按下“取消” 鍵退出。注：為保證準確精度，請選擇潔靜的空氣環境進行校零，校零后請再標定一次。
13	“探測器標定”	“0-0-6-0”	按“功能”鍵，》》輸入密碼 - - - - 》》按下“確定”鍵，顯示當前“巡檢地址”的濃度值, 》》 “”、“”切換巡檢地址；按“▲”、“▼”鍵選擇與標準氣的標定值。按下“確定”鍵標定當前“巡檢地址”。按下“取消”鍵退出。注：標準氣的流量不大于500ml/min，專用的標氣罩
14	“備電開啟”	“9-9-9-9”	開啟或關閉備電檢測按“功能” 鍵，》》輸入密碼 - - - - 》》按下“確定”鍵進入。按“▼”鍵選擇-ON-或-OF-，開啟與關閉.按“確定”鍵，數據保存并退出！
15	“查看報警點”	“0-0-2-2”	按“功能”鍵》》輸入密碼 - - - - 》》按 “”、“”鍵選擇要查看的探測器地址，按“確定”鍵查看，顯示“Errr”說明查看錯誤，再重新按確定鍵查看，按“功能”鍵，可進行交替查看當前地址的報警設定值 …。查看完畢后按“取消”鍵退出！
